Disini saya akan sharing tugas mengenai langkah-langkah Manajemen Akses pada Wireless (Static) yuk simakk....
1. Tujuan
- Dapat mengetahui langkah-langkah manajemen akses pada wireless secara static
- Memenuhi tugas sekolah
2. Topologi
3. Alat dan Bahan
- 3 unit PC/Laptop
- 3 Routerboard
- Kabel Power
- Kabel LAN
- Switch yang sudah terkoneksi internet
4. Langkah-Langkah
ACCESS POINT
Buka Winbox, Klik "..." kemudian pilih MAC Address lalu klik Connect. Secara default, untuk login dengan admin dan password di kosongkan
Klik New Terminal
Buat IP Address
- ether1 untuk Switch
- ether2 untuk Router
- wlan1 untuk Wireless
Atur gateway dan DNS agar dapat terkoneksi ke internet
Klik Wireless
Aktifkan wlan1, klik wlan1 kemudian tanda ceklis
Atur Firewall agar router terkoneksi internet
Untuk mengecek koneksi internet, coba ping google
Double klik wlan1, kemudian buka tab Wireless, ubah mode menjadi Ap Bridge karena router akan menjadi access point untuk beberapa client, isi SSID, lalu klik Apply dan OK
Apabila sudah R seperti gambar dibawah, artinya wireless sudah berfungsi
CLIENT 1
Buka Winbox, Klik "..." kemudian pilih MAC Address lalu klik Connect. Secara default, untuk login dengan admin dan password di kosongkan
Klik New Terminal
Buat IP Address
- ether2 untuk Router
- wlan1 untuk Wireless
Klik Wireless
Aktifkan wlan1, klik wlan1 kemudian tanda ceklis
Atur Firewall agar router terkoneksi internet
Double klik wlan1, kemudian buka tab Wireless, lalu klik Scan. Pilih nama SSID yang sudah dibuat tadi, dan klik Connect
Ubah mode menjadi Station, SSID akan berubah secara otomatis. Klik Apply dan OK
Apabila sudah R seperti gambar dibawah, artinya wireless sudah berfungsi
CLIENT 2
Buat IP Address
- ether2 untuk Router
- wlan1 untuk Wireless
Klik Wireless
Aktifkan wlan1, klik wlan1 kemudian tanda ceklis
Atur Firewall agar router terkoneksi internet
Double klik wlan1, kemudian buka tab Wireless, lalu klik Scan. Pilih nama SSID yang sudah dibuat tadi, dan klik Connect
Ubah mode menjadi Station, SSID akan berubah secara otomatis. Klik Apply dan OK
Apabila sudah R seperti gambar dibawah, artinya wireless sudah berfungsi
WIRELESS ACCESS MANAGEMENT (STATIC)
AP (Default Authenticate)

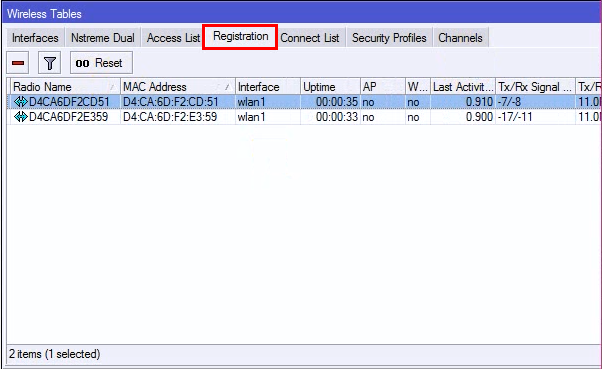

Apabila kedua client sudah terhubung, maka akan muncul pada tab Registration seperti gambar dibawah. Kemudian double klik pada Client 1
Pada tab General, akan muncul MAC Address, copy dengan cara drag kemudian klik kanan pilih Copy
Copy juga MAC Address Client 2
Agar tidak lupa, paste MAC Address tersebut ke notepad
Double Click pada wlan1, klik tab Wireless, Unchecklist Default Authenticate agar tidak sembarang orang yang bisa terkoneksi ke dalam wireless AP, hanya client yang di daftarkan oleh AP yang dapat terkoneksi, kemudian klik Apply dan OK
Terlihat setelah meng-unchecklist Default Authenticate tab Registration kosong, karena tidak ada client yang terkoneksi ke wireless
Buka tab Access List, klik icon (+) untuk menambahkan MAC Address. Masukkan kedua MAC Address yang sudah di copy ke notepad secara bergantian, untuk Interface pilih wlan1, klik Apply dan OK
Client 1 dan 2 sudah didaftarkan pada Router AP
Client 1 (Default Authenticate)
Copy MAC Address AP, dengan cara drag kemudian klik kanan pilih Copy
Paste MAC Address AP ke notepad, agar tidak lupa
Double Click wlan1, klik tab Wireless, Unchecklist Default Authenticate, kemudian klik Apply dan OK
Klik tab Connect List kemudian klik icon (+) untuk menambahkan MAC Address. Masukkan MAC Address AP yang sudah di copy ke notepad, untuk Interface pilih wlan1, klik Apply dan OK
MAC Address sudah didaftarkan pada client 1
Apabila sudah R seperti gambar dibawah, artinya client 1 sudah terkoneksi ke router AP
Masukkan IP Address di PC
Untuk mengecek koneksi internet, coba PING Google
Client 2 (Default Authenticate)
Paste MAC Address AP ke notepad, agar tidak lupa
Double Click wlan1, klik tab Wireless, Unchecklist Default Authenticate, kemudian klik Apply dan OK
Klik tab Connect List kemudian klik icon (+) untuk menambahkan MAC Address. Masukkan MAC Address AP yang sudah di copy ke notepad, untuk interface pilih wlan1, klik Apply dan OK
MAC Address sudah didaftarkan pada client 2
Apabila sudah R seperti gambar dibawah, artinya client 2 sudah terkoneksi ke router AP
Masukkan IP Address di PC
Untuk mengecek koneksi internet, coba PING Google
TERIMAKASIH^^
SEMOGA BERMANFAAT^^
Wassalamualaikum wr. wb. ikhwan wa ukhti...
