Lab 1 : Point to Point

Assalamualaikum wr. wb. ukhti wa ikhwan

Disini saya akan berbagi informasi mengenai langkah-langkah mengkoneksikan 2 router menggunakan Point to Point, yuk simak...

1.  Tujuan

• Dapat mengetahui cara koneksi internet menggunakan router dengan point to point
• Memenuhi tugas sekolah

2. Topologi

3. Alat dan Bahan

• 2 unit PC/Laptop
• 2 Routerboard
• Kabel Power
• Kabel LAN
• Switch yang sudah terkoneksi internet

4. Langkah Kerja

KONFIGURASI ROUTER AP

Matikan terlebih dahulu wireless di laptop, agar router dapat terkoneksi ke laptop dengan lancar

Buka Winbox

Klik "..." kemudian pilih MAC Address lalu klik Connect. Secara default, untuk login dengan admin dan password di kosongkan

Klik New Terminal

Buat IP Address

• ether1 untuk Switch
• ether2 untuk Router
• wlan1 untuk Wireless

Atur gateway dan dns agar dapat terkoneksi ke internet

Klik Wireless

Aktifkan wlan1, klik wlan1 kemudian tanda ceklis

Double klik wlan1 pada gambar diatas, di tab wireless ubah Mode menjadi Bridge karena hanya ingin mengkoneksikan router ke satu client saja, ubah Band menjadi 2GHz-B/G/N, dan beri nama SSID sesuai keinginan anda. Klik Apply dan OK

Atur Firewall agar router terkoneksi internet, kemudian coba ping google.com

Atur IP Address static di laptop 1, kemudian klik OK

Coba test ping di cmd untuk memastikan sudah terkoneksi atau belum

KONFIGURASI ROUTER CLIENT

Buka Winbox

Klik "..." pilih MAC Address lalu klik Connect

Klik New Terminal

Atur IP Address, gateway, dan dns agar dapat terkoneksi ke internet

Klik Wireless

Aktifkan wlan1, pilih wlan1 kemudian klik ceklis

Double klik wlan1 pada gambar di atas, di tab wireless klik Scan

Pilih nama SSID yang sudah dibuat di Router AP, kemudian klik Connect

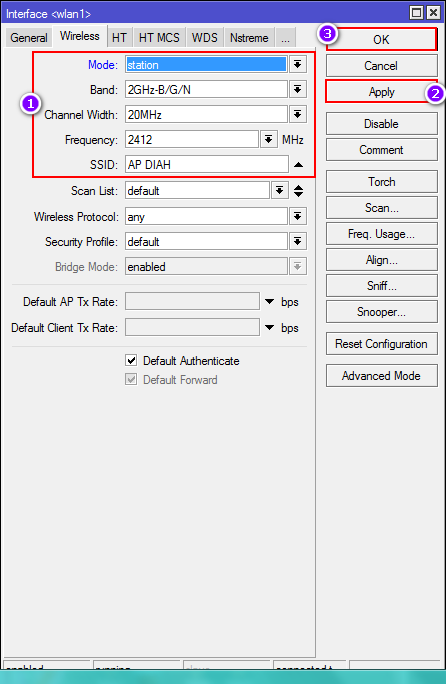

Ubah Mode menjadi Station, untuk Band dan SSID sudah terisi default melalui gambar diatas. Kemudian, klik Apply dan OK

Atur Firewall agar dapat terkoneksi ke internet

Coba ping google.com sudah terkoneksi atau belum

Atur IP Address static di laptop 2, kemudian klik OK

Coba ping di cmd untuk memastikan sudah terkoneksikan atau belum

Mengkoneksikan 2 Router dengan Point to Point berhasil :)

TERIMAKASIH^^

SEMOGA BERMANFAAT^^

Wassalamualaikum wr. wb.
